Просмотр метрик выбранного объекта мониторинга

В данный сценарий входят следующие сценарии:

• Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»

• Просмотр графиков на панели мониторинга «Активность сессии»

• Просмотр графиков на панели мониторинга «Блокировки»

• доступные при работе с панелью мониторинга «Метрики»:

  • Просмотр графиков на панели мониторинга «Метрики»
  • Создание дашборда и виджетов

Просмотр общей информации об объекте мониторинга на панели мониторинга "Обзор"

Предусловия

Перед выполнением сценария оператором с ролью Администратор мониторинга должен быть создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».

Последовательность выполнения

Для быстрого получения информации об объекте мониторинга воспользуйтесь обзорной панелью:

1. Перейдите во вкладку Метрики.
2. Выберите нужный объект мониторинга в списке Объекты мониторинга вспомогательного меню.
3. Разверните список панелей мониторинга, нажав на нужный экземпляр мониторинга.
4. Нажмите на дашборд Обзор для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга "Обзор"».

Результат

Получилось просмотреть общую информацию об объекте мониторинга на панели мониторинга Обзор.

Просмотр графиков на панели мониторинга «Активность сессии»

Предусловия

Перед выполнением сценария оператором с ролью Администратор мониторинга необходимо выполнить следующие условия:

1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».
2. Задана БД для подключения в конфигурации объекта мониторинга.

Последовательность выполнения

Для просмотра графиков мониторинга Активность сессии:

1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга "Обзор"».
2. Нажмите на дашборд Активность сессии для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга "Активность сессии"».

Результат

Получилось просмотреть графики метрик на панели мониторинга Активность сессии.

Просмотр графиков на панели мониторинга «Блокировки»

Предусловия

Перед выполнением сценария оператором с ролью Администратор мониторинга необходимо выполнить следующие условия:

1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».
2. Задана БД для подключения в конфигурации объекта мониторинга.

Последовательность выполнения

Для просмотра графиков мониторинга Блокировки:

1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга "Обзор"».
2. Нажмите на дашборд Блокировки для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга "Блокировки"».

Результат

Получилось просмотреть графики метрик на панели мониторинга Блокировки.

Сценарии, доступные при работе с панелью мониторинга "Метрики"

Сценарии, доступные на панели мониторинга Метрики:

• основной: «Просмотр графиков на панели мониторинга "Метрики"»

• дополнительный: «Создание дашборда и виджетов»

Предусловия

Перед выполнением сценария оператором с ролью Администратор мониторинга необходимо реализовать следующие предусловия:

1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».
2. Выбраны метрики и заданы их пороговые значения согласно сценарию «Настройка метрик объекта мониторинга».

Просмотр графиков на панели мониторинга «Метрики»

Последовательность выполнения

Для просмотра графиков на панели мониторинга Метрики:

1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга "Обзор"».
2. Нажмите на дашборд Метрики, чтобы открыть его в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга "Метрики"».

Результат

Получилось просмотреть графики метрик на панели мониторинга Метрики.

Создание дашборда и виджетов

примечание

По умолчанию в Kintsugi установлено ограничение на создание пользовательских дашбордов: не более 20 объектов. Для изменения допустимого количества кастомных панелей мониторинга необходимо обратиться к администратору продукта.

Последовательность выполнения

Для создания дашборда и виджетов:

1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга "Обзор"».

2. Нажмите на дашборд Метрики, чтобы открыть его в рабочей области панели мониторинга.

3. Нажмите кнопку , расположенную в верхней части рабочей области рядом с надписью Default – основной вкладкой панели мониторинга Метрики.

4. Заполните в блоке Дашборд (1) обязательное поле Название дашборда.

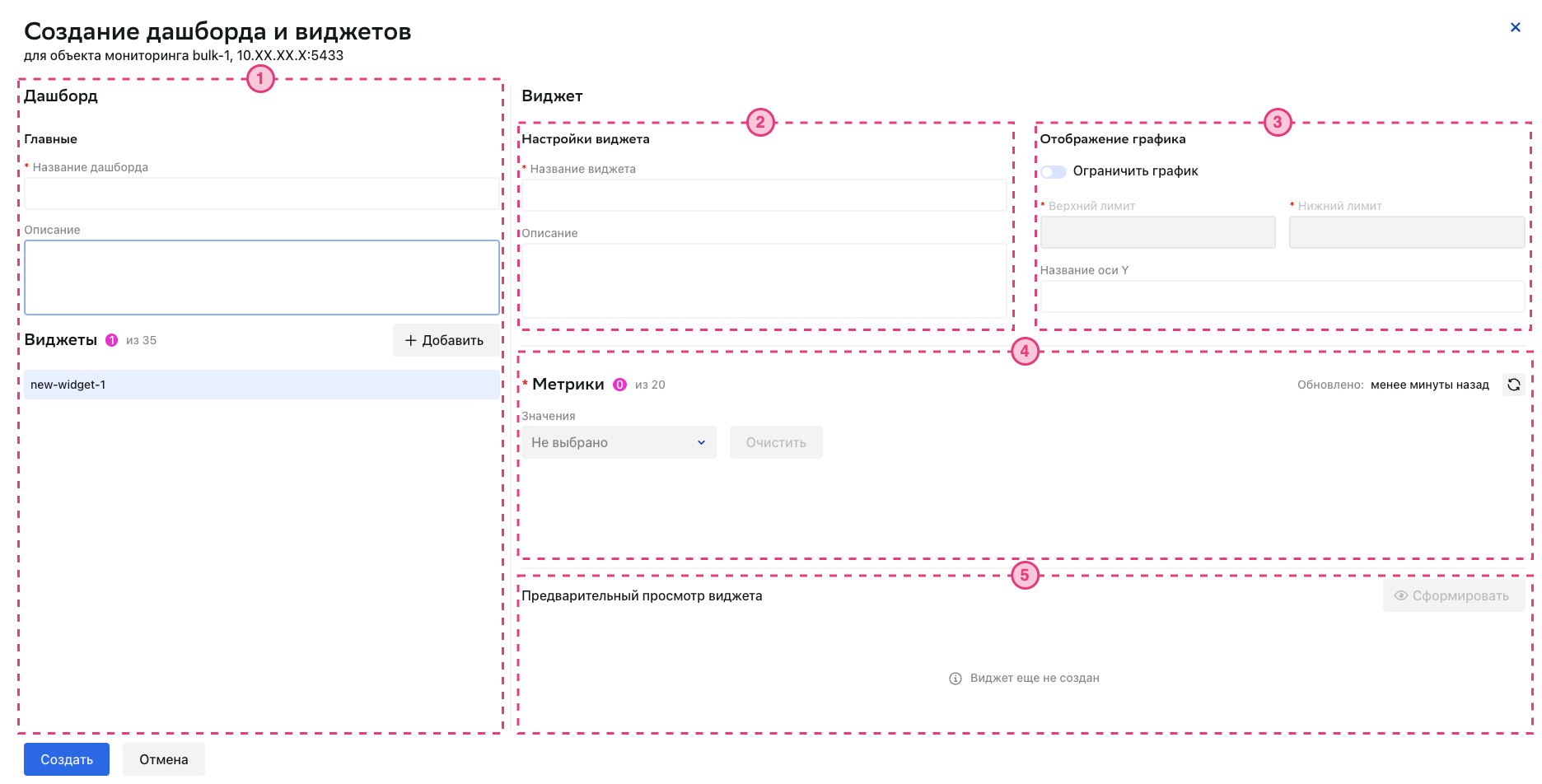

   Пример окна Создание дашборда и виджетов.



5. Нажмите кнопку + Добавить.

   примечание

   В Kintsugi установлено ограничение на добавление виджетов для пользовательских дашбордов: не более 35 виджетов.

6. Заполните в блоке Настройки виджета (2) поле Название виджета.

   По умолчанию виджету присваивается имя new-widget с порядковым номером.

7. Настройте график, если необходимо. Для этого в блоке Отображение графика (3):

   • нажмите переключатель Ограничить график и задайте ограничения в полях Верхний лимит и Нижний лимит;
   • заполните поле Название оси Y.

8. Выберите необходимые метрики (минимум 1) в блоке Метрики (4).

   примечание

   В Kintsugi установлено ограничение на добавление метрик для одного виджета кастомного дашборда: не более 20 метрик.

9. Нажмите кнопку Сформировать в блоке Предварительный просмотр виджета (5), чтобы ознакомиться с полученным виджетом.

10. Повторите шаги 5–9, чтобы добавить еще один виджет.

11. Нажмите кнопку Сохранить.

    Откроется рабочая область созданного дашборда.

Результат

Пользовательский дашборд создан и выводит данные.

Важно

Количество пользовательских дашбордов ограничено двадцатью. При создании очередного дашборда в правом нижней части экрана будет выведено сообщение: Количество доступных дашбордов ограничено 20, создать новый невозможно.

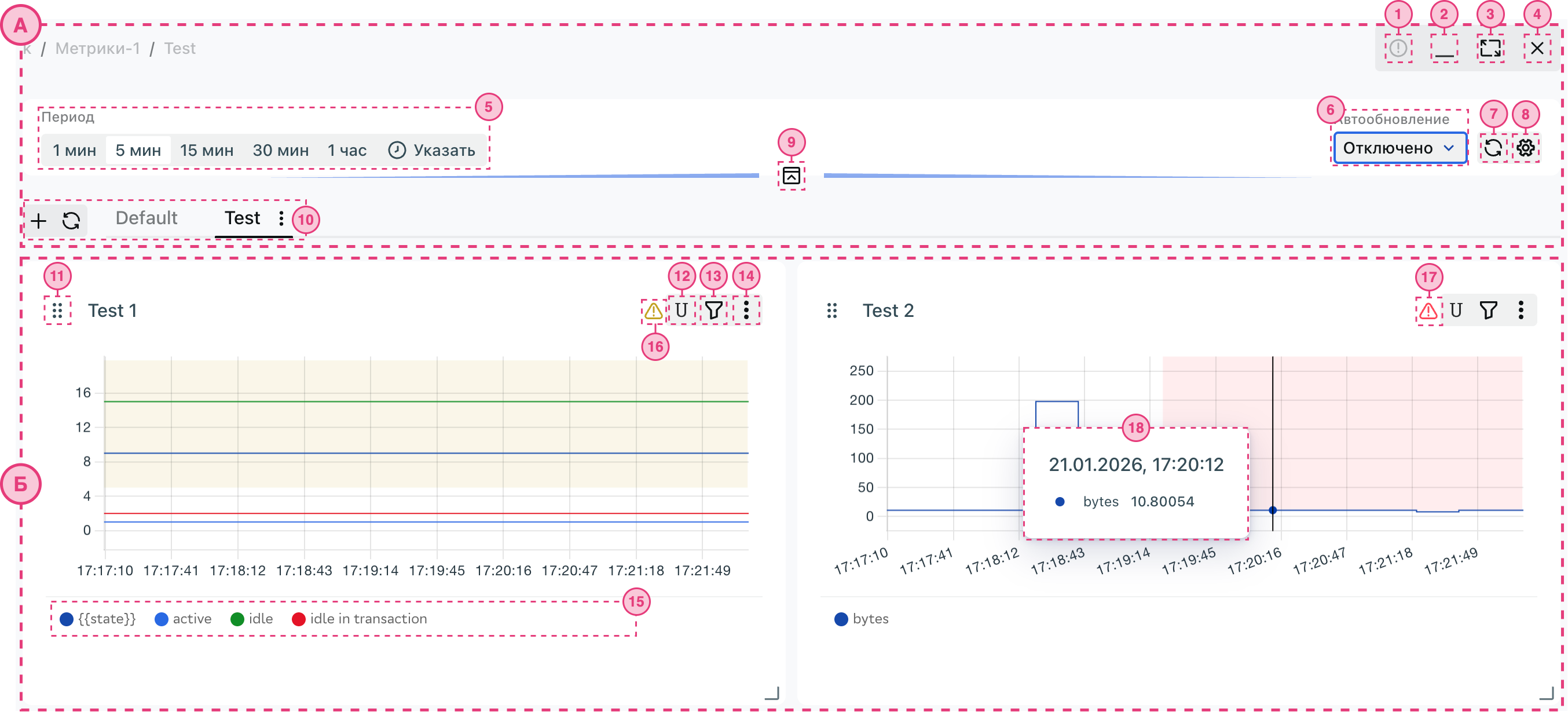

Пример работы пользовательского дашборда.

примечание

В виджетах возможно интерактивно менять период отображения, для этого зажмите ЛКМ на графике и выделите интересующий диапазон.

Рабочая область панели мониторинга Метрики делится на две основные части:

• основные управляющие элементы (А);
• область размещения виджетов графиков значений мониторинга (Б).

К основным управляющим элементам (А) относятся:

№ элемента	Название	Описание
1	Иконка Ошибка	Выводится в рабочей области только при некорректном заполнении данных объекта мониторинга или в поле Период
2	Кнопка Свернуть	Сворачивает активный дашборд, отправляя его во вспомогательное меню
3	Кнопка Открыть/закрыть полный экран	Изменяет режим отображения рабочей области дашборда
4	Кнопка Удаление дашборда	Вызывает окно удаления активного дашборда
5	Область Период	Позволяет установить произвольный диапазон для отображения данных (параметр Указать) или выбрать из предложенных вариантов. По умолчанию период равен 5 минутам
6	Поле Автообновление	Предоставляет возможность выбора времени автоматического обновления области размещения виджетов графиков значений мониторинга (Б)
7	Кнопка Перезагрузка	Позволяет обновить выводимые данные на странице
8	Кнопка Настройки	Содержит настройки отображения графиков: - Показывать все значения на графике - Показывать пороги метрик – выводится в области виджета, у которого заданы пороги предупреждения и/или оповещения - Интерполяция Для применения настройки нажмите на соответствующий переключатель и затем на кнопку Применить
9	Кнопка Скрыть/показать панель управления дашбордами	Скрывает/показывает панель управления дашбордами (7)
10	Область Панель управления виджетами	Содержит: - кнопку создания нового дашборда и виджетов «» - кнопку обновления списка виджетов «» - список доступных дашбордов Метрики. По умолчанию доступен дашборд Defаult

В области размещения виджетов графиков значений мониторинга (Б) пользователю доступны элементы интерфейса:

№ элемента	Название виджета	Описание
11	Кнопка Перемещения виджета	Для перемещения виджета в рабочей области нажмите ЛКМ и удерживайте на иконке кнопки
12	Кнопка Единицы измерения	Выводит список доступных единиц измерения по оси Y для выбранного виджета
13	Кнопка Фильтр	Содержит меню настройки фильтрации по базам данных
14	Кнопка Меню виджета	Содержит команду открытия окна виджета на весь экран
15	Легенда	Отображает соответствие цвета графика определенному параметру. При наведении курсора на параметр подсвечивает соответствующий график в окне отображения данных
16	Иконка Пересечение порога предупреждения	Выводится в области виджета, у которого задан нижний или верхний порог предупреждения. При наведении на иконку выводится информационное окно с перечнем метрик, которые пересекли пороговые значения
17	Иконка Превышение порога оповещения	Выводится в области виджета, у которого задан нижний или верхний порог оповещения. При наведении на иконку выводится информационное окно с перечнем метрик, которые пересекли пороговые значения
18	Информационное окно запроса	В каждой точке графика при наведении курсора выводится информационное окно с датой, временем и текстовым сообщением события

Кнопка Меню виджета для пользовательского дашборда дополнительно содержит следующие команды:

• Редактировать – открывает окно редактирования выбранного виджета.
• Удалить – удаляет выбранный виджет из пользовательского дашборда.
