Редактирование схемы графа

Предусловия

Данный сценарий доступен пользователю с ролью, обладающей привилегией на редактирование.

Последовательность выполнения

Для редактирования схемы графа:

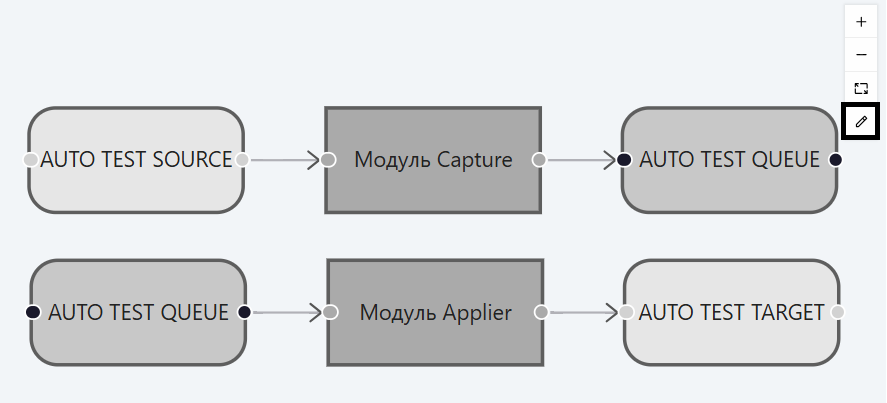

Нажмите значок справа от графа репликации.

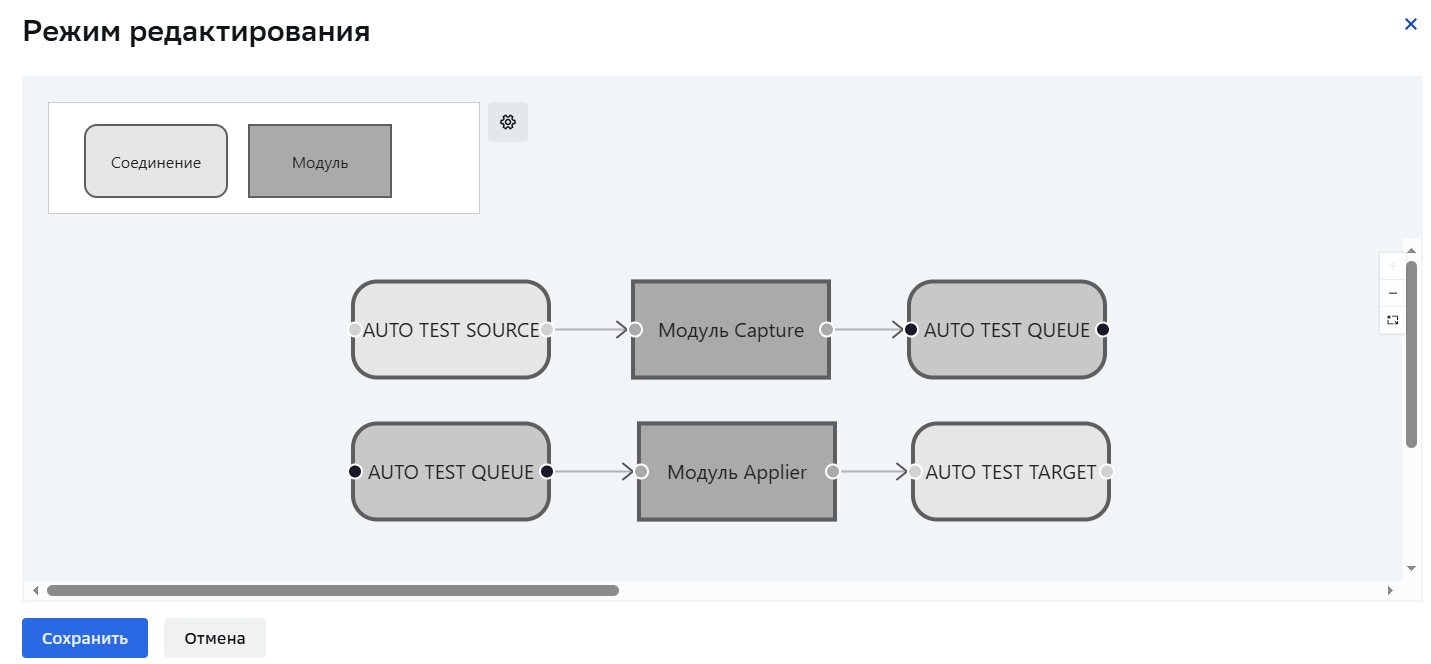

Для добавления нового элемента:

Внимание!

Граф обязательно должен содержать минимум один источник (элемент «Соединение»), один модуль захвата изменений (элемент «Модуль»), одну очередь — Kafka (элемент «Соединение»), один модуль применения изменений (элемент «Модуль»), один приемник (элемент «Соединение»).

Не используйте для построения графа удаленные соединения и конфигурации. При попытке объединить стрелкой удаленное соединение и конфигурацию или существующее соединение и удаленную конфигурацию появится ошибка.

1. Выберите элемент Соединение, Модуль.

2. Перетащите элемент в поле редактирования схемы графа.

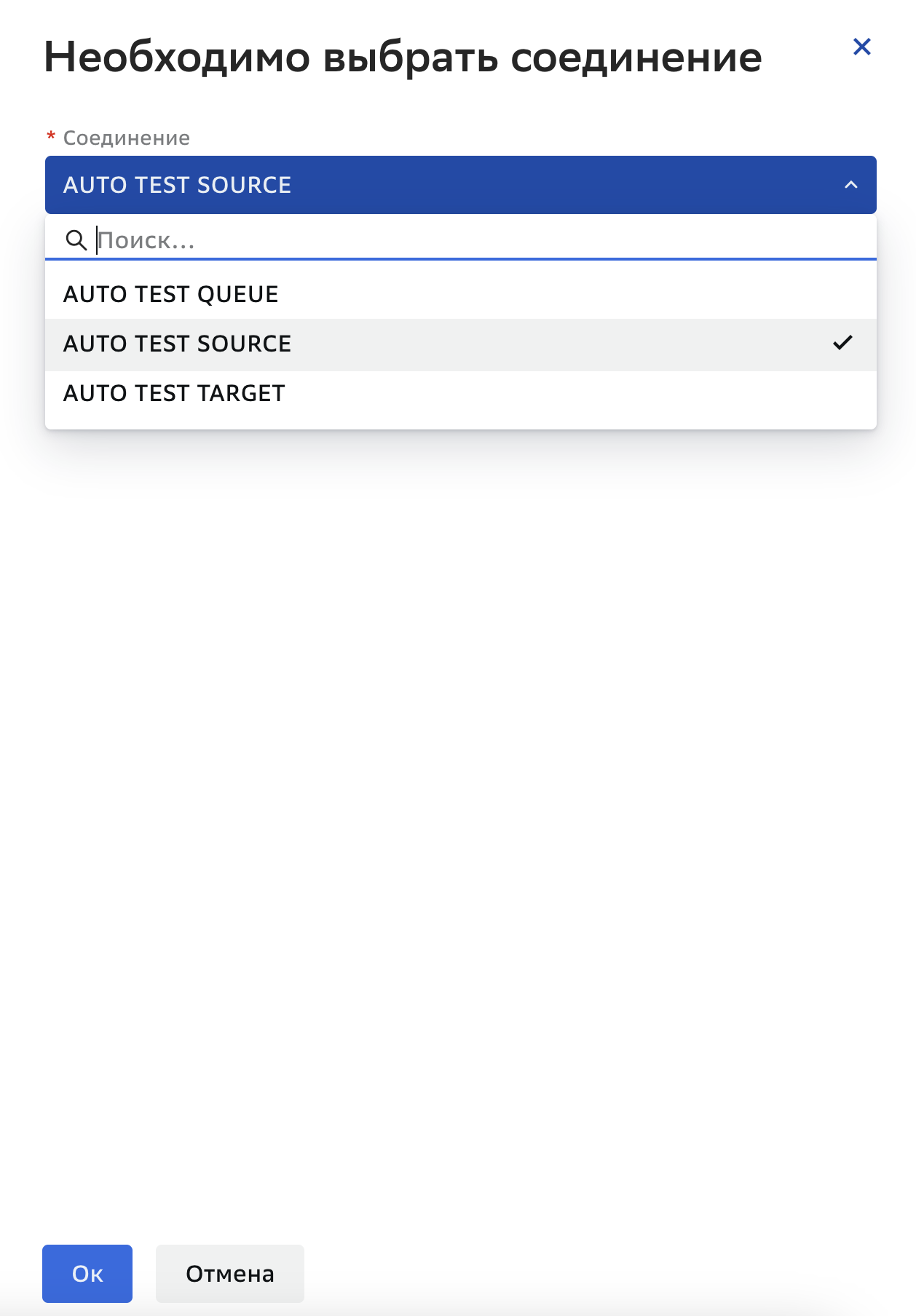

3. Для элемента Соединение выберите соединение из раскрывающегося списка соединений в окне Необходимо выбрать соединение, которое откроется автоматически при перетаскивании элемента в поле редактирования.

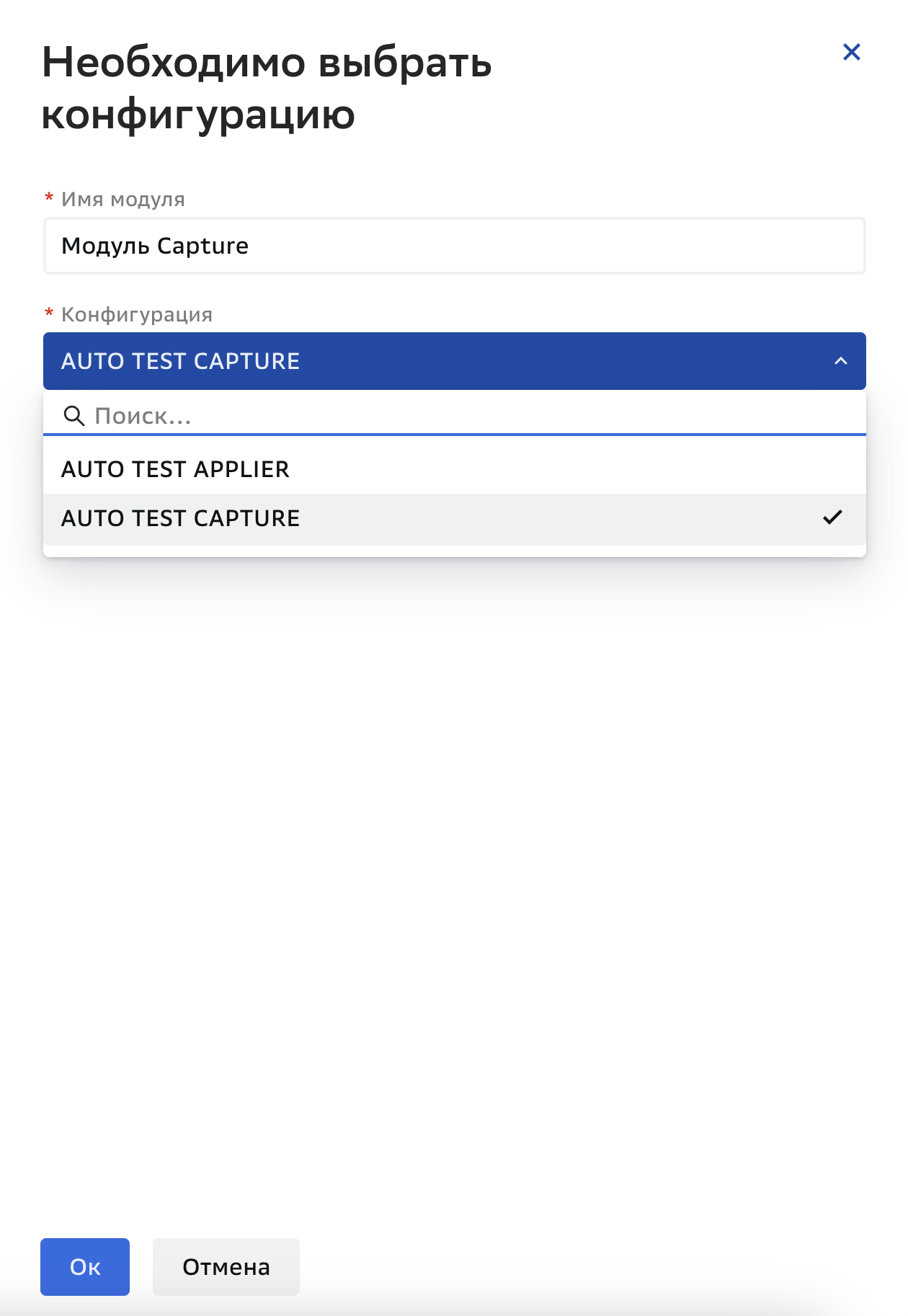

4. Для элемента Модуль задайте имя модуля и выберите конфигурацию из раскрывающегося списка конфигураций в окне Необходимо выбрать конфигурацию, которое откроется автоматически при перетаскивании элемента в поле редактирования.



Для соединения двух элементов:

1. Нажмите «точку» на прямоугольнике нужного модуля. Появится «стрелочка».
2. Протяните «стрелочку» до нужного элемента и присоедините к «точке» второго модуля.

примечание

Соединяйте элементы слева направо.

Элемент «Соединение» может быть источником только для одного модуля. При попытке соединить его стрелкой более чем с одним модулем, появится ошибка.

У графа есть два варианта отображения:

Описание	Создание	Отображение

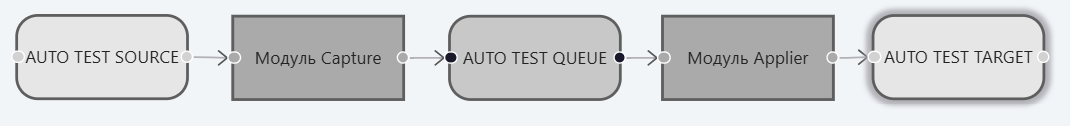

в одну строку с целостной Очередью	при создании однострочного графа вручную; при копировании однострочного графа

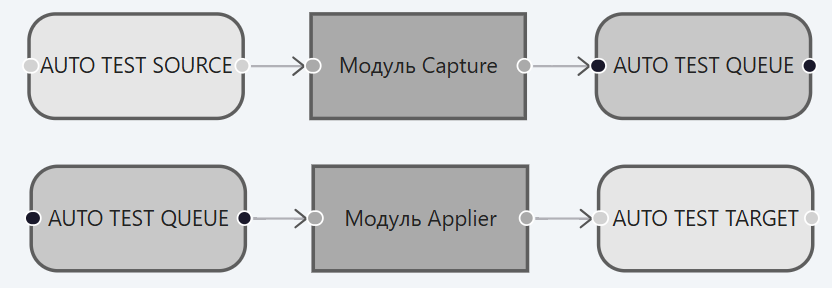

в две строки с разъединенной Очередью	при создании двустрочного графа вручную; при копировании двустрочного графа; при создании графа вызовом POST /graph/bulk

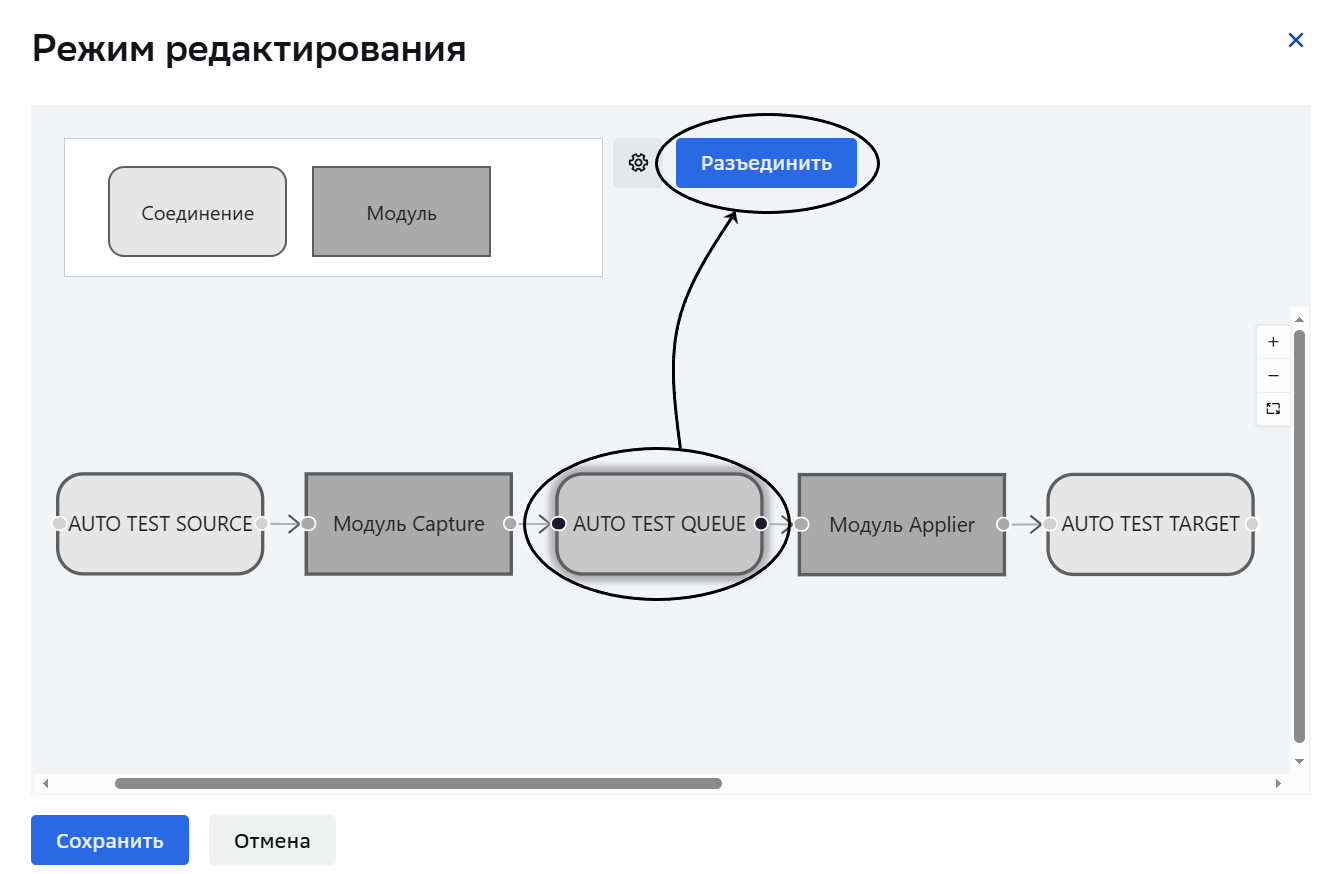

Чтобы граф отображался в две строки:

1. Нажмите элемент Очередь на схеме графа.

2. Нажмите кнопку Разъединить, которая появится в верхней части окна редактирования схемы графа после нажатия на Очередь.

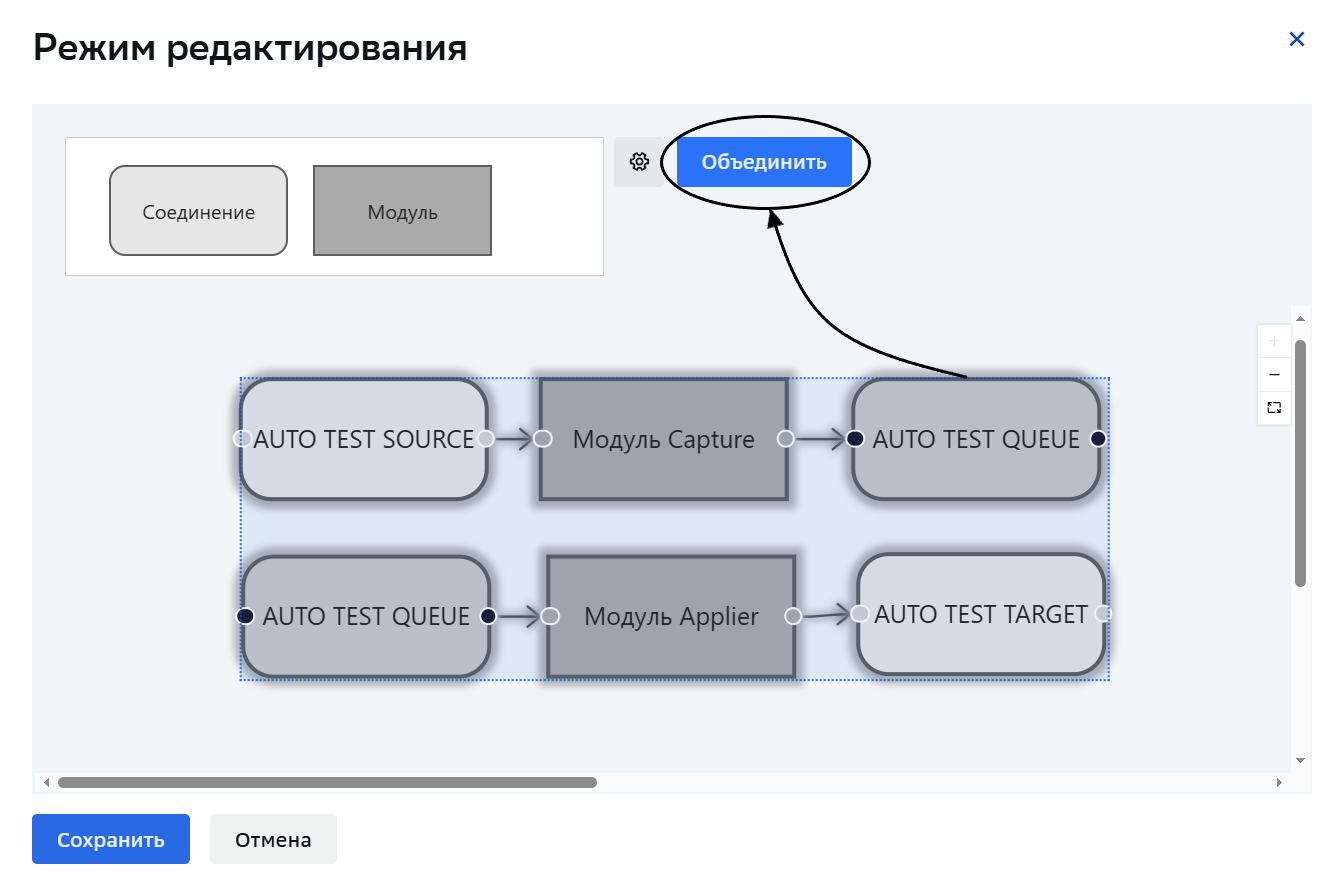

Чтобы двустрочный граф отображался в одну строку:

1. Выделите схему графа так, чтобы оба элемента Очередь были в зоне выделения.

2. Нажмите кнопку Объединить, которая появится в верхней части окна редактирования схемы графа после выделения графа.



Результат

Схема графа отредактирована.

В целях отказоустойчивости после сохранения схемы графа на все его соединения по умолчанию добавляется обработчик ошибок со следующими параметрами:

• Тип: CONNECTION_ERROR;
• Действие: RETRY;
• Попыток реконнекта: 180;
• Тайм-аут реконнекта (сек): 10.
