Схемы работы сценариев автоматизации СУБД Pangolin

Схема работы скриптов автоматизированной установки СУБД Pangolin

Схема процесса автоматизированного развертывания:

Данная схема актуальна для любого типа конфигурации СУБД Pangolin.

Схемы работы скриптов автоматизированного обновления СУБД Pangolin

В данном разделе представлены схемы процесса обновления для различных типов обновления с учетом различных конфигураций экземпляра СУБД.

Обновление с переносом данных

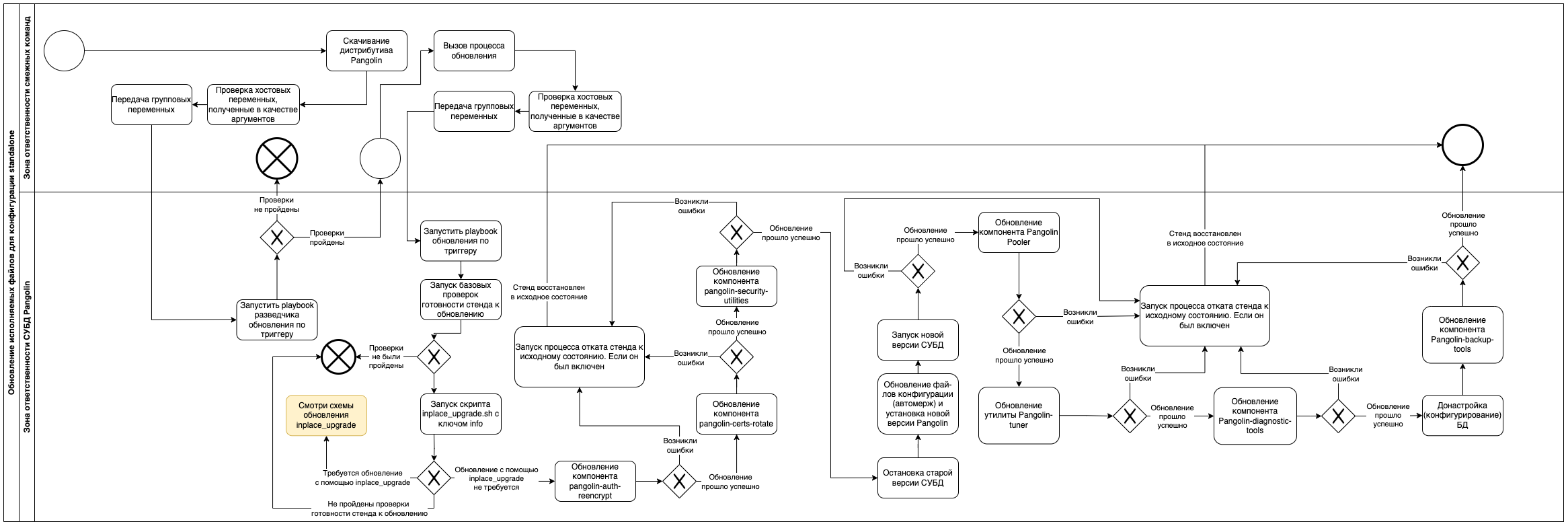

Схема процесса обновления с переносом данных для конфигурации standalone

Описание шагов процесса обновления, представленных на схеме:

Сведения

Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то в случае возникновения ошибок при обновлении на шаге 12, 13, 14, 18, 20, 21, 22 или 25 будет запущен автоматический откат стенда к исходному состоянию до начала обновления (шаг 26).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика
4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится что стенд готов к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае обновление производится с переносом данных
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Создание локальной резервной копии БД и ее валидация	Создание резервной копии. Производится при наличии параметра is_inner_full_backup=true в пользовательском конфигурационном файле
11	Включение блокировки трафика	В данном сценарии обновления на весь период включена блокировка трафика
12	Обновление компонента pangolin-auth-reencrypt	Обновление соответствующего компонента
13	Обновление компонента pangolin-certs-rotate	Обновление соответствующего компонента
14	Обновление компонента pangolin-security-utilities	Обновление соответствующего компонента
15	Остановка старой версии Pangolin	Остановка установленной версии СУБД
16	Обновление файлов конфигурации и установка новой версии СУБД Pangolin	Формирование новых конфигурационных файлов, с учетом используемых ранее настроек для СУБД и установка новой версии Pangolin
17	Запуск процесса миграции данных	Миграция данных в режиме hardlink
18	Запуск новой версии Pangolin	Запуск новой версии СУБД Pangolin
19	Сбор статистики и пересчет индексов БД	Производится сбор статистики и пересчет индексов БД
20	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
21	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
22	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
23	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Обновление каталога безопасности. 2. Формирование итоговых конфигурационных файлов. 3. Обновление расширений. 4. Активация пользователя для созданий резервного копирования (если подключена система резервного копирования). 5. Обновление символических ссылок для рабочих каталогов и перенесенных данных. 6. Настройка welcome message. 7. Засекречивание паролей в конфигурационных файлах
24	Выключение блокировки трафика	Выключение ранее установленной блокировки трафика
25	Обновление компонента pangolin-backup-tools	Обновление соответствующего компонента
26	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 12, 13, 14, 18, 20, 21, 22 или 25. Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то будет запущен автоматический откат стенда к исходному состоянию до начала обновления
27	Обновление прошло успешно	Обновление завершается

Схема процесса обновления с переносом данных для конфигурации cluster

Описание шагов процесса обновления, представленных на схеме:

Сведения

Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то в случае возникновения ошибок при обновлении на шаге 13, 14, 15, 17, 18, 19 26, 27, 31, 32, 33 или 37 будет запущен автоматический откат стенда к исходному состоянию до начала обновления (шаг 39).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика
4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится в готовности стенда к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление. Для кластерной конфигурации проверяется задержка репликации между узлами. Полученная информация сравнивается с установленным в конфигурационном файле значением максимальной задержки. При превышении фактического значения над допустимым – выводится ошибка.
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае обновление производится с переносом данных
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Настройка процесса pg_receivewal	Настройка и запуск отдельного процесса непрерывного копирования WAL-записей с мастера на реплику (копирование производится в то же пространство, где будет находится локальная РК)
11	Создание локальной резервной копии БД и ее валидация (на реплике)	Создание резервной копии. Производится при наличии параметра is_inner_full_backup=true в пользовательском конфигурационном файле
12	Включение блокировки трафика	В данном сценарии обновления на весь период включена блокировка трафика
13	Обновление компонента pangolin-auth-reencrypt	Обновление соответствующего компонента
14	Обновление компонента pangolin-certs-rotate	Обновление соответствующего компонента
15	Обновление компонента pangolin-security-utilities	Обновление соответствующего компонента
16	Включение PAUSE mode	Включение режима PAUSE mode на Pangolin Manager
17	Обновление компонента Pangolin Manager на мастере	Обновление соответствующего компонента
18	Обновление компонента Pangolin Manager на арбитре	Обновление соответствующего компонента
19	Обновление компонента Pangolin Manager на реплике	Обновление соответствующего компонента
20	Установка пакета новой версии СУБД Pangolin (на мастере и реплике)	Установка пакета с новой версией СУБД Pangolin на мастер и на реплику
21	Обновление файлов конфигурации и установка новой версии СУБД Pangolin (на мастере и реплике)	Обновление файлов конфигурации
22	Остановка старой версии Pangolin (сначала основной узел, затем реплика)	Остановка установленной версии СУБД (действие выполняется первоначально на мастере, затем на реплике)
23	Остановка Pangolin Manager на мастере и на реплике	Остановка службы компонента Pangolin Manager (действие выполняется первоначально на мастере, затем на реплике)
24	Запуск процесса миграции данных на мастере	Миграция данных в режиме hardlink. Производится только на мастере
25	Запуск процесса миграции данных с мастера на реплику	Миграция данных с мастера на реплику с помощью утилиты rsync
26	Запуск новой версии Pangolin на мастере	Запуск новой версии СУБД Pangolin через Pangolin Manager
27	Запуск новой версии Pangolin на реплике	Запуск новой версии СУБД Pangolin через Pangolin Manager
28	Сбор статистики и пересчет индексов БД	Производится сбор статистики и пересчет индексов БД
29	Перечитывание конфигурационного файла Pangolin Manager и перезапуск службы	Выполняется перечитывание конфигурационного файла компонента и перезапуск службы Pangolin Manager (действия выполняется первоначально на мастере, затем на реплике)
30	Синхронизация кластера (выполняется на реплике)	Выполняется проверка синхронизации кластера на предмет отсутствия задержки между узлами. Проверка выполняется на реплике
31	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
32	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
33	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
34	Выключение PAUSE mode	Выключение режима PAUSE mode на Pangolin Manager
35	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Обновление каталога безопасности. 2. Формирование итоговых конфигурационных файлов. 3. Обновление расширений. 4. Активация пользователя для созданий резервного копирования (если подключена система резервного копирования). 5. Обновление символических ссылок для рабочих каталогов и перенесенных данных. 6. Настройка welcome message. 7. Засекречивание паролей в конфигурационных файлах
36	Выключение блокировки трафика	Выключение ранее установленной блокировки трафика
37	Обновление компонента pangolin-backup-tools	Обновление соответствующего компонента
38	Отключение процесса pg_receivewal	Выключение ранее активной службы pg_receivewal
39	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 13, 14, 15, 17, 18, 19 26, 27, 31, 32, 33 или 36. Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то будет запущен автоматический откат стенда к исходному состоянию до начала обновления
40	Обновление прошло успешно	Обновление завершается
