Схемы работы сценариев автоматизации СУБД Pangolin

Схема работы скриптов автоматизированной установки СУБД Pangolin

Схема процесса автоматизированного развертывания:

Данная схема актуальна для любого типа конфигурации СУБД Pangolin.

Схемы работы скриптов автоматизированного обновления СУБД Pangolin

В данном разделе представлены схемы процесса обновления для различных типов обновления с учетом различных конфигураций экземпляра СУБД.

Обновление с переносом данных

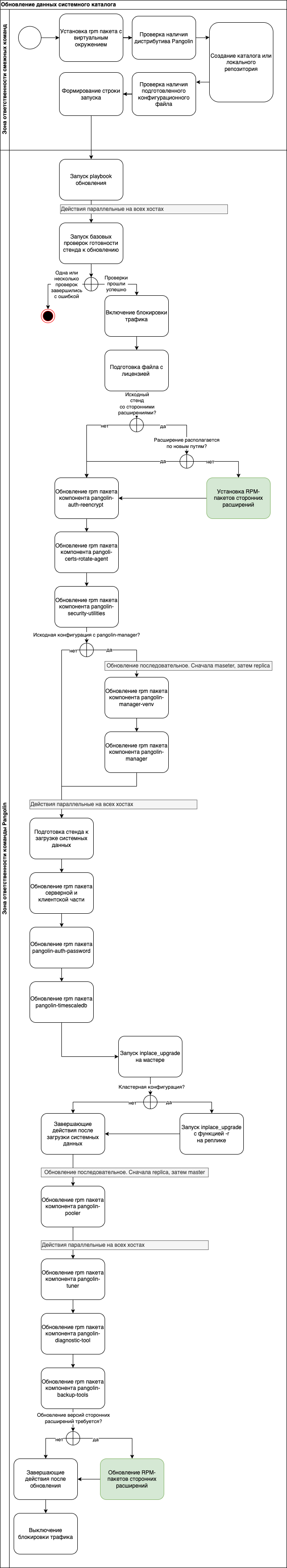

Схема процесса обновления с переносом данных для конфигурации standalone

Описание шагов процесса обновления, представленных на схеме:

Сведения

Если параметрis_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то в случае возникновения ошибок при обновлении на шаге 12, 13, 14, 18, 20, 21, 22 или 25 будет запущен автоматический откат стенда к исходному состоянию до начала обновления (шаг 26).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика

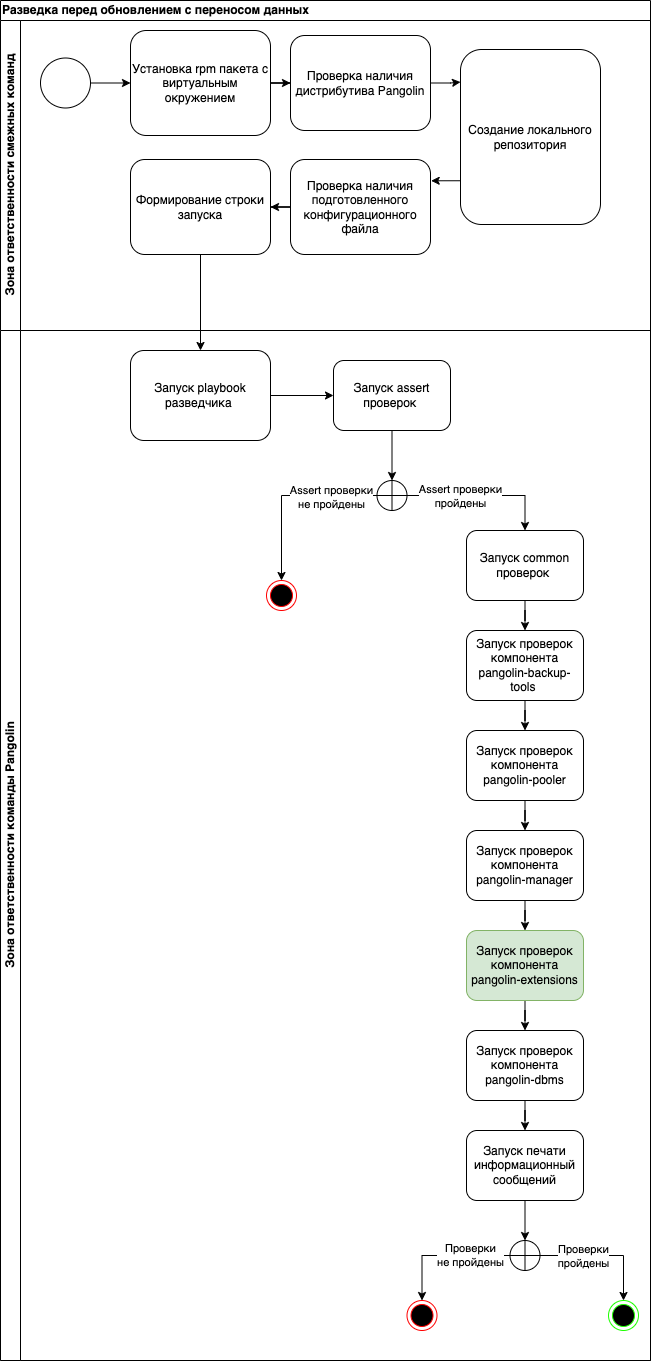

4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится что стенд готов к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае обновление производится с переносом данных
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Создание локальной резервной копии БД и ее валидация	Создание резервной копии. Производится при наличии параметра is_inner_full_backup=true в пользовательском конфигурационном файле
11	Включение блокировки трафика	В данном сценарии обновления на весь период включена блокировка трафика
12	Обновление компонента pangolin-auth-reencrypt	Обновление соответствующего компонента
13	Обновление компонента pangolin-certs-rotate	Обновление соответствующего компонента
14	Обновление компонента pangolin-security-utilities	Обновление соответствующего компонента
15	Остановка старой версии Pangolin	Остановка установленной версии СУБД
16	Обновление файлов конфигурации и установка новой версии СУБД Pangolin	Формирование новых конфигурационных файлов, с учетом используемых ранее настроек для СУБД и установка новой версии Pangolin
17	Запуск процесса миграции данных	Миграция данных в режиме hardlink
18	Запуск новой версии Pangolin	Запуск новой версии СУБД Pangolin
19	Сбор статистики и пересчет индексов БД	Производится сбор статистики и пересчет индексов БД
20	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
21	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
22	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
23	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Обновление каталога безопасности. 2. Формирование итоговых конфигурационных файлов. 3. Обновление расширений. 4. Активация пользователя для созданий резервного копирования (если подключена система резервного копирования). 5. Обновление символических ссылок для рабочих каталогов и перенесенных данных. 6. Настройка «welcome message». 7. Засекречивание паролей в конфигурационных файлах
24	Выключение блокировки трафика	Выключение ранее установленной блокировки трафика
25	Обновление компонента pangolin-backup-tools	Обновление соответствующего компонента
26	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 12, 13, 14, 18, 20, 21, 22 или 25. Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то будет запущен автоматический откат стенда к исходному состоянию до начала обновления
27	Обновление прошло успешно	Обновление завершается

Схема процесса обновления с переносом данных для конфигурации cluster

Описание шагов процесса обновления, представленных на схеме:

Сведения

Если параметрis_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то в случае возникновения ошибок при обновлении на шаге 13, 14, 15, 17, 18, 19 26, 27, 31, 32, 33 или 37 будет запущен автоматический откат стенда к исходному состоянию до начала обновления (шаг 39).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика
4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится в готовности стенда к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление. Для кластерной конфигурации проверяется задержка репликации между узлами. Полученная информация сравнивается с установленным в конфигурационном файле значением максимальной задержки. При превышении фактического значения над допустимым – выводится ошибка
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае обновление производится с переносом данных
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Настройка процесса pg_receivewal	Настройка и запуск отдельного процесса непрерывного копирования WAL-записей с мастера на реплику (копирование производится в то же пространство, где будет находится локальная РК)
11	Создание локальной резервной копии БД и ее валидация (на реплике)	Создание резервной копии. Производится при наличии параметра is_inner_full_backup=true в пользовательском конфигурационном файле
12	Включение блокировки трафика	В данном сценарии обновления на весь период включена блокировка трафика
13	Обновление компонента pangolin-auth-reencrypt	Обновление соответствующего компонента
14	Обновление компонента pangolin-certs-rotate	Обновление соответствующего компонента
15	Обновление компонента pangolin-security-utilities	Обновление соответствующего компонента
16	Включение PAUSE mode	Включение режима PAUSE mode на Pangolin Manager
17	Обновление компонента Pangolin Manager на мастере	Обновление соответствующего компонента
18	Обновление компонента Pangolin Manager на арбитре	Обновление соответствующего компонента
19	Обновление компонента Pangolin Manager на реплике	Обновление соответствующего компонента
20	Установка пакета новой версии СУБД Pangolin (на мастере и реплике)	Установка пакета с новой версией СУБД Pangolin на мастер и на реплику
21	Обновление файлов конфигурации и установка новой версии СУБД Pangolin (на мастере и реплике)	Обновление файлов конфигурации
22	Остановка старой версии Pangolin (сначала основной узел, затем реплика)	Остановка установленной версии СУБД (действие выполняется первоначально на мастере, затем на реплике)
23	Остановка Pangolin Manager на мастере и на реплике	Остановка службы компонента Pangolin Manager (действие выполняется первоначально на мастере, затем на реплике)
24	Запуск процесса миграции данных на мастере	Миграция данных в режиме hardlink. Производится только на мастере
25	Запуск процесса миграции данных с мастера на реплику	Миграция данных с мастера на реплику с помощью утилиты rsync
26	Запуск новой версии Pangolin на мастере	Запуск новой версии СУБД Pangolin через Pangolin Manager
27	Запуск новой версии Pangolin на реплике	Запуск новой версии СУБД Pangolin через Pangolin Manager
28	Сбор статистики и пересчет индексов БД	Производится сбор статистики и пересчет индексов БД
29	Перечитывание конфигурационного файла Pangolin Manager и перезапуск службы	Выполняется перечитывание конфигурационного файла компонента и перезапуск службы Pangolin Manager (действия выполняется первоначально на мастере, затем на реплике)
30	Синхронизация кластера (выполняется на реплике)	Выполняется проверка синхронизации кластера на предмет отсутствия задержки между узлами. Проверка выполняется на реплике
31	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
32	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
33	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
34	Выключение PAUSE mode	Выключение режима PAUSE mode на Pangolin Manager
35	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Обновление каталога безопасности. 2. Формирование итоговых конфигурационных файлов. 3. Обновление расширений. 4. Активация пользователя для созданий резервного копирования (если подключена система резервного копирования). 5. Обновление символических ссылок для рабочих каталогов и перенесенных данных. 6. Настройка «welcome message». 7. Засекречивание паролей в конфигурационных файлах
36	Выключение блокировки трафика	Выключение ранее установленной блокировки трафика
37	Обновление компонента pangolin-backup-tools	Обновление соответствующего компонента
38	Отключение процесса pg_receivewal	Выключение ранее активной службы pg_receivewal
39	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 13, 14, 15, 17, 18, 19 26, 27, 31, 32, 33 или 36. Если параметр is_inner_full_backup пользовательского конфигурационного файла установлен в значение true, то будет запущен автоматический откат стенда к исходному состоянию до начала обновления
40	Обновление прошло успешно	Обновление завершается

Обновление исполняемых файлов

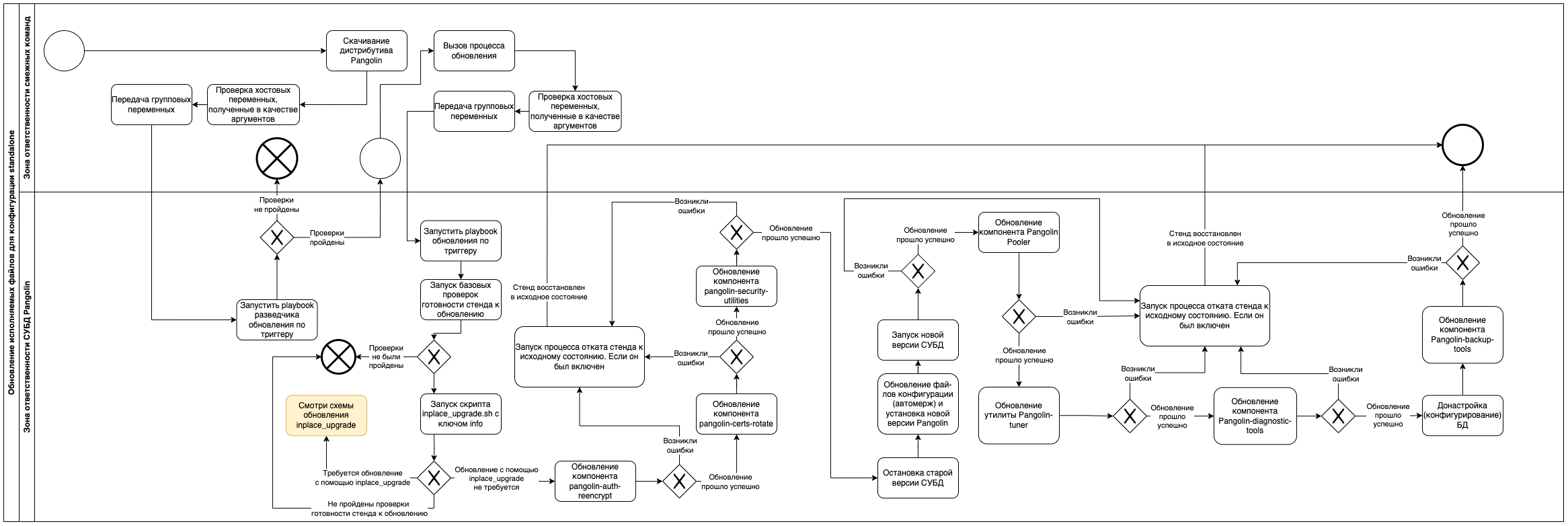

Схема процесса обновления исполняемых файлов для конфигурации standalone

Описание шагов процесса обновления, представленных на схеме:

Сведения

В случае возникновения ошибок при обновлении на шаге 11, 12, 13, 16, 17, 18, 19 или 21 будет запущен автоматический откат стенда к исходному состоянию (шаг 22).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика
4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится что стенд готов к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае производится обновление исполняемых файлов
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Запуск скрипта inplace_upgrade.sh с ключом info	Этот этап определяет необходимость проведения обновления с помощью утилиты pg_inplace_upgrade. Результатом данного этапа могут быть 3 значения: 1. Код состояния 0. Запуск утилиты требуется, базовые проверки готовности стенда к обновлению системных данных прошли успешно. 2. Код состояния 1. Запуск утилиты требуется, но базовые проверки готовности стенда к обновлению системных данных прошли неуспешно. 3. Код состояния 2. Запуск утилиты не требуется
11	Обновление компонента pangolin-auth-reencrypt	Обновление соответствующего компонента
12	Обновление компонента pangolin-certs-rotate	Обновление соответствующего компонента
13	Обновление компонента pangolin-security-utilities	Обновление соответствующего компонента
14	Остановка старой версии Pangolin	Остановка установленной версии СУБД
15	Обновление файлов конфигурации и установка новой версии СУБД Pangolin	Формирование новых конфигурационных файлов, с учетом используемых ранее настроек для СУБД и установка новой версии Pangolin
16	Запуск новой версии Pangolin	Запуск новой версии СУБД Pangolin
17	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
18	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
19	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
20	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Восстановление конфигурационных файлов. 2. Обновление расширений. 3. Удаление исходных пакетов серверной и клиентской части. 4. Настройка «welcome message». 5. Засекречивание паролей в конфигурационных файлах
21	Обновление компонента pangolin-backup-tools	Обновление соответствующего компонента
22	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 11, 12, 13, 16, 17, 18, 19 или 21
23	Обновление прошло успешно	Обновление завершается

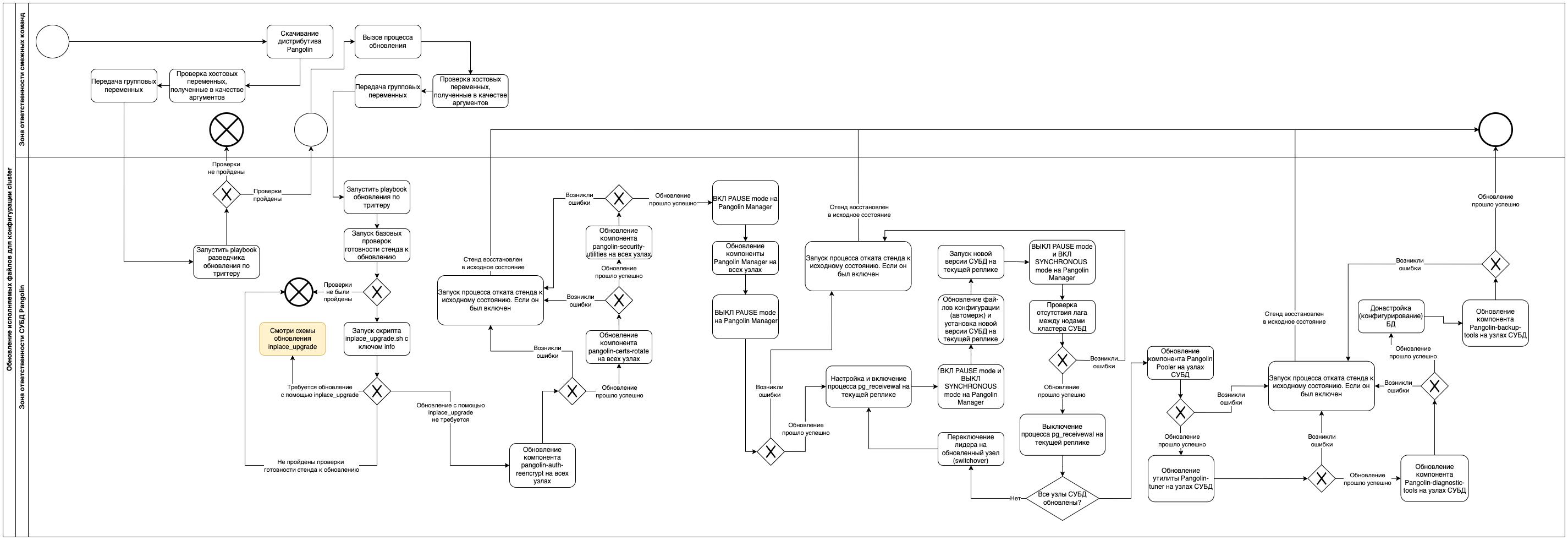

Схема процесса обновления исполняемых файлов для конфигурации cluster

Описание шагов процесса обновления, представленных на схеме:

Сведения

В случае возникновения ошибок при обновлении на шаге 11, 12, 13, 16, 22, 26, 27, 28 или 30 будет запущен автоматический откат стенда к исходному состоянию до начала обновления (шаг 31).

Номер шага	Наименование шага	Описание
1	Скачивание дистрибутива Pangolin	Загрузка версии дистрибутива СУБД Pangolin, на которую планируется обновление
2	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
3	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука разведчика
4	Запуск playbook разведчика обновления по триггеру	Данный Ansible плейбук выполняет необходимые проверки, чтобы убедится что стенд готов к обновлению, а также определяет тип обновления стенда с учетом версии, с которой будет производиться обновление
5	Вызов процесса обновления	Запуск процесса обновления
6	Проверка переменных узла, полученных в качестве аргументов	Проверка наличия необходимых переменных и их корректности
7	Передача групповых переменных	Формирование и передача переменных необходимых для запуска Ansible плейбука обновления
8	Запуск playbook обновления по триггеру	Запуск процесса обновления. В процессе определяется тип обновления, в данном случае производится обновление исполняемых файлов
9	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению
10	Запуск скрипта inplace_upgrade.sh с ключом info	Этот этап определяет необходимость проведения обновления с помощью утилиты pg_inplace_upgrade. Результатом данного этапа могут быть 3 значения: 1. Код состояния 0. Запуск утилиты требуется, базовые проверки готовности стенда к обновлению системных данных прошли успешно. 2. Код состояния 1. Запуск утилиты требуется, но базовые проверки готовности стенда к обновлению системных данных прошли неуспешно. 3. Код состояния 2. Запуск утилиты не требуется
11	Обновление компонента pangolin-auth-reencrypt на всех узлах	Обновление соответствующего компонента
12	Обновление компонента pangolin-certs-rotate на всех узлах	Обновление соответствующего компонента
13	Обновление компонента pangolin-security-utilities на всех узлах	Обновление соответствующего компонента
14	Включение PAUSE mode	Включение режима PAUSE mode на Pangolin Manager
15	Обновление компонента Pangolin Manager на всех узлах	Обновление компонента Pangolin Manager на всех узлах в следующем порядке: первоначально на мастере, затем на арбитре и после на реплике
16	Выключение PAUSE mode	Выключение режима PAUSE mode на Pangolin Manager
17	Настройка и включение процесса pg_receivewal	Настройка и запуск отдельного процесса непрерывного копирования WAL-записей с мастера на реплику (копирование производится в то же пространство, где будет находится локальная РК). Действие выполняется на текущей реплике
18	Включение PAUSE mode и выключение SYNCHRONOUS mode	Включение режима PAUSE mode и выключение SYNCHRONOUS mode на Pangolin Manager
19	Обновление файлов конфигурации и установка новой версии СУБД Pangolin	Формирование новых конфигурационных файлов, с учетом используемых ранее настроек для СУБД и установка новой версии Pangolin. Обновление производится на реплике
20	Запуск новой версии Pangolin	Запуск новой версии СУБД Pangolin. Действие выполняется на текущей реплике
21	Выключение PAUSE mode и включение SYNCHRONOUS mode	Выключение режима PAUSE mode и включение SYNCHRONOUS mode на Pangolin Manager
22	Синхронизация кластера	Выполняется проверка синхронизации кластера на предмет отсутствия задержки между узлами
23	Выключение процесса pg_receivewal	Производится выключение раннее включенной службы pg_receivewal
24	Проверка обновления всех узлов СУБД	В случае если не все узлы кластера СУБД обновлены, производится переключение лидера и продолжение обновления
25	Переключение лидера на обновленный узел	Выполняется switchover кластера, в случае, если не все узлы обновлены
26	Обновление компонента Pangolin Pooler на всех узлах	Обновление соответствующего компонента
27	Обновление утилиты Pangolin Tuner на всех узлах	Обновление соответствующего компонента
28	Обновление компонента pangolin-diagnostic-tool на всех узлах	Обновление соответствующего компонента
29	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Восстановление конфигурационных файлов. 2. Обновление расширений. 3. Удаление исходных пакетов серверной и клиентской части. 4. Настройка «welcome message». 5. Засекречивание паролей в конфигурационных файлах. 6. Восстановление исходной конфигурации DCS
30	Обновление компонента pangolin-backup-tools на всех узлах	Обновление соответствующего компонента
31	Запуск процесса отката стенда к исходному состоянию, при необходимости	Данный этап производится в случае возникновения ошибок при обновлении на шаге 11, 12, 13, 16, 22, 26, 27, 28 или 30
32	Обновление прошло успешно	Обновление завершается

Схема процесса обновления исполняемых файлов с использованием утилиты inplace_upgrade

В данном разделе представлена схема обновления и схема отката с использованием утилиты pg_inplace_upgrade. Схемы включают в себя все возможные типы конфигурации СУБД Pangolin.

Описание шагов процесса обновления, представленных на схеме:

Сведения

В случае возникновения ошибок при обновлении будет запущен автоматический откат стенда к исходному состоянию до начала обновления. Схема подобного отката представлена вподразделе далее.

Номер шага	Наименование шага	Описание
1	Установка rpm/deb-пакета с виртуальным окружением	Пакет необходим для запуска Ansible-скриптов, содержит pip-зависимости
2	Проверка наличия дистрибутива Pangolin	Проверка наличия дистрибутива СУБД Pangolin, на которую планируется обновление
3	Создание каталога или локального репозитория	Должен содержать rpm/deb-пакеты компонентов, необходимых к установке на всех стендах. Список компонентов определяется исходя из конфигурации стенда
4	Проверка наличия конфигурационного файла	Подготовка наличия заполненного пользовательского конфигурационного файла
5	Формирование строки запуска	Формирование строки запуска
6	Запуск playbook обновления	Запуск процесса обновления с помощью Ansible плейбука. В данном случае производится обновление исполняемых файлов
7	Запуск базовых проверок готовности стенда к обновлению	Проведение базовых проверок готовности стенда к обновлению. Список проверок может отличаться в зависимости от конфигурации стенда
8	Запуск скрипта inplace_upgrade.sh с ключом info	На данном этапе производятся следующие действия: - проверка доступности рабочих каталогов скрипта; - проверка наличия всех скриптов для корректного запуска; - проверка наличия изменения системного каталога относительно новой версии системного каталога
9	Включение блокировки трафика	В данном сценарии обновления на весь период включена блокировка трафика
10	Проверка состояния полной синхронизации реплики	Проверка состояния узла реплики в sync_standby и lag = 0. Время ожидания синхронизации регулируется параметром в кастомном конфигурационном файле: patroni_lag_checker.retry_check
11	Создание локальной резервной копии БД	Снятие полной резервной копии
12	Подготовка файла с лицензией	Проверка валидности лицензии по пути указанному до JSON-файл с лицензией
13	Обновление компонента pangolin-auth-reencrypt на всех узлах	Обновление соответствующего компонента
14	Обновление компонента pangolin-certs-rotate на всех узлах	Обновление соответствующего компонента
15	Обновление компонента pangolin-security-utilities на всех узлах	Обновление соответствующего компонента
16	Обновление компонента Pangolin Manager	Обновление компонента (при кластерной конфигурации). На данном этапе производятся следующие действия: - включение режима паузы (PAUSE mode) для Pangolin Manager; - остановка службы; - обновление rpm/deb-пакета; - копирование конфигурационного файла после объединения; - обновление файла .bash_profile; - выключение режима паузы для Pangolin Manager; - перезагрузка БД
17	Подготовительные действия перед обновлением СУБД	На данном этапе производятся следующие действия: - включение режима паузы (PAUSE mode) для Pangolin Manager; - конфигурирование файла .bash_profile; - проверка корректности ролей кластера. В случае, если роли в момент обновления поменялись местами, производится переключение (switch); - сохранение исходных значений для synchronous_commit / autovacuum / cron.database_name; - сохранение исходной конфигурации DCS, если кластерная конфигурация; - создание слота репликации tmp_update_slot
18	Остановка службы crond	Остановка службы crond
19	Выключение кластера СУБД Pangolin	Остановка узлов кластера СУБД
20	Обновление серверной и клиентской части	Обновление соответствующего rpm/deb-пакета
21	Обновление компонента pangolin-timescaledb	Обновление соответствующего rpm/deb-пакета
22	Копирование документации	Копирование документации новой версии
23	Копирование содержимого 3rd Party в PGHOME	Копирование содержимого 3rd Party новой версии в каталог PGHOME
24	Выключение параметров synchronous_commit, autovacuum и cron.database_name	Выключение параметров synchronous_commit / autovacuum / cron.database_name=template1
25	Запуск скрипта inplace_upgrade.sh с ключом update	На данном этапе производятся следующие действия только на основном узле (мастер): - Резервная копия системных файлов для восстановления, в случае неудачного завершения процесса; - Изменение версии системного каталога; - Переименование путей до табличных пространств, относительно новой версии системного каталога; - Запуск узлов БД; - Снятие дампа исходного системного каталога для проверки целостность системных данных; - Действие по добавлению новых системных объектов одной транзакцией в binary_mode; - Снятие дампа обновленного системного каталога для проверки целостность системных данных; - Запуск тестов по проверки корректности обновления системных данных
26	Запуск процесса восстановления	Запуск процесса отката стенда к исходному состоянию, в случае возникновения ошибок при обновлении на шаге 25
27	Запуск скрипта inplace_upgrade.sh с ключом update	На данном этапе производятся следующие действия только на реплике: - Изменение версии системного каталога; - Переименование путей до табличных пространств, относительно новой версии системного каталога
28	Включение кластера СУБД Pangolin	Запуск всех узлов кластера СУБД. Происходит проверка корректности ролей кластера. В случае, если роли в момент обновления поменялись местами, производится переключение (switch)
29	Включение SYNCHRONOUS mode (synchronous_mode и synchronous_mode_strict)	Включение SYNCHRONOUS mode для синхронизации добавленных системных данных каталога
30	Проверка состояния синхронизации реплики	Проверка (по API Pangolin Manager) статус роли реплики. Время ожидания синхронизации регулируется параметром в кастомном конфигурационном файле: patroni_lag_checker.retry_check
31	Восстановление исходных значений для synchronous_commit / autovacuum / cron.database_name	Восстановление исходных значений для synchronous_commit / autovacuum / cron.database_name и удаление временного слота репликации tmp_update_slot
32	Обновление компонента Pangolin Pooler	Обновление соответствующего компонента
33	Обновление утилиты Pangolin Tuner	Обновление соответствующего компонента
34	Обновление компонента pangolin-diagnostic-tool	Обновление соответствующего компонента
35	Конфигурирование БД	Производится финальное конфигурирование СУБД, а именно: 1. Восстановление конфигурационных файлов после объединения. 2. Обновление расширений. 3. Удаление исходных пакетов серверной и клиентской части. 4. Настройка «welcome message». 5. Засекречивание паролей в конфигурационных файлах. 6. Восстановление исходной конфигурации DCS (при кластерной конфигурации)
36	Обновление компонента pangolin-backup-tools на всех узлах	Обновление соответствующего компонента
37	Выключение блокировки трафика и запуск службы crond	Выключение ранее установленной блокировки трафика и запуск службы crond
38	Обновление прошло успешно	Обновление завершается

Схема процесса восстановления в случае неудачного обновления с использованием утилиты inplace_upgrade

Описание шагов процесса отката, представленных на схеме:

Номер шага	Наименование шага	Описание
1	Проверки возможности запуска автоматического восстановления	На данном этапе производятся следующие действия: - Вычисления текущего места «падения» и определения списка компонентов для восстановления; - В случае невозможности запуска скрипта автоматического отката, восстановить стенд необходимо будет в ручном режиме
2	Восстановление компонента pangolin-diagnostic-tool	Восстановление соответствующего исходного компонента
3	Восстановление серверной и клиентской части	Восстановление соответствующего исходного rpm/deb-пакета
4	Запуск скрипта inplace_upgrade.sh с ключом reset	На данном этапе происходит восстановление файлов системных каталогов и файла pg_control из РК на узле мастер, сделанной во время запуска скрипта с командой update
5	Включение кластера СУБД Pangolin	Запуск узлов кластера СУБД
6	Обновление компонента Pangolin Manager	Восстановление исходного компонента (при кластерной конфигурации)
7	Восстановление компонента pangolin-security-utilities на всех узлах	Восстановление соответствующего исходного компонента
8	Восстановление компонента pangolin-auth-reencrypt на всех узлах	Восстановление соответствующего исходного компонента
9	Восстановление компонента pangolin-certs-rotate на всех узлах	Восстановление соответствующего исходного компонента
10	Включение блокировки трафика	Выключение ранее установленной блокировки трафика

Обновление со сторонними расширениями

Схема процесса разведки перед обновлением со сторонними расширениями

Необходимые условия:

1. КТС или серверы с поддерживаемой версией ОС в версии продукта, в которой реализуется данная функциональность.
2. Наличие ранее установленной не последней версии СУБД Pangolin.
3. Наличие установленных сторонних расширений.

Табличное описание процесса:

Номер шага	Наименование шага	Описание
1	Установка rpm/deb-пакета с виртуальным окружением	Содержит pip-зависимости. Необходим для запуска Ansible-скриптов
2	Проверка наличия дистрибутива Pangolin	Проверка наличия дистрибутива Pangolin
3	Создание каталога или локального репозитория	Должен содержать rpm/deb-пакеты компонентов, необходимых к установке на всех стендах. Список компонентов определяется исходя из конфигурации развертывания
4	Проверка наличия подготовленного конфигурационного файла	Подготовка наличия заполненного пользовательского конфигурационного файла
5	Формирование строки запуска	Формирование строки запуска
6	Запуск playbook разведчика	Запуск плейбука разведчика
7	Запуск assert проверок	Запуск критически важных проверок, без которых результаты последующих проверок могут стать недействительными. Если минимальный набор критических проверок не пройден, сценарий завершает работу
8	Запуск common проверок	Запуск общих проверок, которые могут включать проверку настроек Linux системы, свободного места, наличия зависимостей компонентов и так далее
9	Запуск проверок компонента pangolin-backup-tools	Запуск проверок компонента pangolin-backup-tools
10	Запуск проверок компонента pangolin-pooler	Запуск проверок компонента pangolin-pooler
11	Запуск проверок компонента pangolin-manager	Запуск проверок компонента pangolin-manager
12	Запуск проверок компонента pangolin-extensions	На данном этапе производятся следующие действия: - проверка наличия сторонних расширений в БД; - сохранение информации об установленных сторонних расширениях; - проверка наличия исходных rpm/deb-пакетов расширений на стенде; - сохранение информации об установленных rpm/deb-пакетов расширений; - проверка возможности запуска обновления с установленными сторонними расширениями; - проверка исходной версии стороннего расширения на возможность обновления согласно матрице совместимости; - проверка допустимых версий зависимостей расширения относительно исходной версии расширения, если такие зависимости есть. Согласно матрице совместимости зависимостей расширения; - проверка в текущей БД типов данных postgis, хранящихся в виде массива, и основанных на них объектов физического хранения; - проверка, что в текущей БД и при текущем пользователе схема, в которой создано расширение PostGIS включено в search_path (иначе остальные расширения не могут быть загружены, они не найдут типы данных и spatial_ref_sys); - печать информационного сообщения с информацией об изменениях, в следующих функциях в схеме расширения для PostGIS; - печать информационного сообщения с информацией об изменениях, в следующих функциях в схеме расширения для pgrouting; - проверка в текущей БД типов данных PostGIS с предопределенным SRID, и основанных на них объектах всех типов; - проверка, что пользователь не внес свои SRID, несовместимые с PostGIS и блокирующие установку
13	Запуск проверок компонента pangolin-dbms	Запуск проверок компонента серверной и клиентской части pangolin-dbms. Также на данном этапе при обновлении с переносом данных запускается pg_upgrade check и загрузка дампа схемы в тестовую базу
14	Запуск печати информационных сообщений	Вывод сообщений уровней info, error и warning, собранных в процессе работы скрипта разведчика

Схема процесса обновления с переносом данных стендов со сторонними расширениями

Необходимые условия:

1. КТС или серверы с поддерживаемой версией ОС в версии продукта, в которой реализуется данная функциональность.
2. Наличие ранее установленной не последней версии СУБД Pangolin.
3. Наличие установленных сторонних расширений.

Табличное описание процесса:

Номер шага	Наименование шага	Описание
1	Установка rpm/deb-пакета с виртуальным окружением	Содержит pip зависимости. Необходим для запуска Ansible-скриптов
2	Проверка наличия дистрибутива Pangolin	Проверка наличия дистрибутива Pangolin
3	Создание каталога или локального репозитория	Должен содержать rpm/deb-пакеты компонентов, необходимых к установке на всех стендах. Список компонентов определяется исходя из конфигурации развертывания
4	Проверка наличия подготовленного конфигурационного файла	Подготовка наличия заполненного пользовательского конфигурационного файла
5	Формирование строки запуска	Формирование строки запуска
6	Запуск playbook обновления	Запуск Ansible плейбука обновления СУБД Pangolin (playbook_update.yaml)
7	Запуск базовых проверок готовности стенда к обновлению	Список проверок может отличаться в зависимости от конфигурации развертывания. На данном этапе также производится создание резервной копии рабочих файлов компонентов. Включая проверку наличия в репозитории исходных rpm/deb-пакетов сторонних расширений, если таковые имеются
8	Включение блокировки трафика	Включение блокировки трафика
9	Подготовка файла с лицензией	Проверка валидности лецензии
10	Установка rpm/deb-пакетов сторонних расширений	Установка новых версии rpm/deb-пакетов сторонних расширений в случае их наличия в БД
11	Обновление rpm/deb-пакета компонента pangolin-auth-reencrypt	Обновление rpm/deb-пакета
12	Обновление rpm/deb-пакета компонента pangolin-certs-rotate-agent	Обновление rpm/deb-пакета
13	Обновление rpm/deb-пакета компонента pangolin-security-utilities	Обновление rpm/deb-пакета
14	Обновление rpm/deb-пакета компонента pangolin-manager-venv	Обновление rpm/deb-пакета
15	Обновление rpm/deb-пакета компонента pangolin-manager	Обновление rpm/deb-пакета
16	Обновление rpm/deb-пакета серверной и клиентской части	Обновление rpm/deb-пакета
17	Обновление rpm/deb-пакета pangolin-auth-password	Обновление rpm/deb-пакета
18	Обновление rpm/deb-пакета pangolin-timescaledb	Обновление rpm/deb-пакета
19	Инициализация кластера БД на мастере	Инициализация кластера баз данных с локалью и кодировкой исходной БД
20	Подготовка стенда к миграции данных	На данном этапе производятся следующие действия: - подготовка новых конфигурационных файлов БД на основе исходных; - выключение autovacuum/archive_mode/cron.database_name в исходной и новой версии БД; - настройка старого и нового pg_hba для корректной миграции; - включение блокировки загрузки сторонних расширений через параметр blocked_extensions_prefix; - удаление сторонних расширений в конфигурационном файле postgresql.conf (для любой конфигурации) и postgres.yml (для конфигурации с pangolin-manager) из shared_preload_libraries/session_preload_libraries; - остановка службы cron; - включение режима паузы для pangolin-manager, при кластерной конфигурации; - перевод кластера в асинхронный режим, при кластерной конфигурации; - остановка СУБД на мастере; - остановка СУБД на реплике; - обновление .bash_profile
21	Миграция данных с помощью pg_upgrade на мастере	На данном этапе производятся следующие действия: - запуск pg_upgrade с функцией --link; - обновление ссылок до табличных пространств
22	Миграция данных с помощью rsync	На данном этапе производятся следующие действия: - создание временных ssh-ключей; - запуск rsync с функциями --hard-links, --progress, --size-only, --no-inc-recursive, --delete. Функции --checksum и --compress регулируются через кастомный файл
23	Завершающие действия после миграции данных	На данном этапе производятся следующие действия: - восстановление исходных конфигурационных файлов БД; - очистка старого кластера Pangolin Manager, при кластерной конфигурации запуск СУБД на мастере запуск СУБД на реплике запуск reindex на мастере запуск vacuumdb на мастере обновление расширения timescaledb в БД, при необходимости
24	Обновление rpm/deb-пакета компонента pangolin-pooler	Обновление rpm/deb-пакета
25	Обновление rpm/deb-пакета компонента pangolin-tuner	Обновление rpm/deb-пакета
26	Обновление rpm/deb-пакета компонента pangolin-diagnostic-tool	Обновление rpm/deb-пакета
27	Обновление rpm/deb-пакета компонента pangolin-backup-tools	Обновление rpm/deb-пакета
28	Завершающие действия после обновления	На данном этапе производятся следующие действия: - обновление расширений; - восстановление значений в конфигурационных файлах для параметров shared_preload_libraries/session_preload_libraries; - шифрование паролей в конфигурационных файлах; - восстановление исходного patroni.dynamic.json; - настройка «welcome message»; - переименование PGDATA/PGHOME; - запуск службы cron; - удаление исходных пакетов серверной и клиентской части
29	Выключение блокировки трафика	Выключение блокировки трафика

Схема процесса обновления данных системного каталога для стендов со сторонними расширениями

Необходимые условия:

1. КТС или серверы с поддерживаемой версией ОС в версии продукта, в которой реализуется данная функциональность.
2. Наличие ранее установленной не последней версии СУБД Pangolin.
3. Наличие установленных сторонних расширений.

Табличное описание процесса:

Номер шага	Наименование шага	Описание
1	Установка rpm/deb-пакета с виртуальным окружением	Содержит pip зависимости. Необходим для запуска Ansible-скриптов
2	Проверка наличия дистрибутива Pangolin	Проверка наличия дистрибутива Pangolin
3	Создание каталога или локального репозитория	Должен содержать rpm/deb-пакеты компонентов, необходимых к установке на всех стендах. Список компонентов определяется исходя из конфигурации развертывания
4	Проверка наличия подготовленного конфигурационного файла	Подготовка наличия заполненного пользовательского конфигурационного файла
5	Формирование строки запуска	Формирование строки запуска
6	Запуск playbook обновления	Запуск Ansible плейбука обновления СУБД Pangolin (playbook_update.yaml)
7	Запуск базовых проверок готовности стенда к обновлению	Список проверок может отличаться в зависимости от конфигурации развертывания
8	Включение блокировки трафика	Включение блокировки трафика
9	Подготовка файла с лицензией	Проверка валидности лецензии
10	Установка rpm/deb-пакетов сторонних расширений	Установка новых версии rpm/deb-пакетов сторонних расширений в случае их наличия в БД
11	Обновление rpm/deb-пакета компонента pangolin-auth-reencrypt	Обновление rpm/deb-пакета
12	Обновление rpm/deb-пакета компонента pangolin-certs-rotate-agent	Обновление rpm/deb-пакета
13	Обновление rpm/deb-пакета компонента pangolin-security-utilities	Обновление rpm/deb-пакета
14	Обновление rpm/deb-пакета компонента pangolin-manager-venv	Обновление rpm/deb-пакета
15	Обновление rpm/deb-пакета компонента pangolin-manager	Обновление rpm/deb-пакета
16	Подготовка стенда к загрузке системных данных	На данном этапе производятся следующие действия: - подготовка новых конфигурационных файлов БД на основе исходных; - обновление .bash_profile; - остановка службы cron; - проверка корректности ролей кластера. В случае, если роли в момент обновления поменялись местами: - производится switch; - создание временного слота репликации tmp_update_slot checkpoint; - включение режима паузы для Pangolin Manager; - остановка СУБД на мастере; - остановка СУБД на реплике
17	Обновление rpm/deb-пакета серверной и клиентской части	Обновление rpm/deb-пакета
18	Обновление rpm/deb-пакета pangolin-auth-password	Обновление rpm/deb-пакета
19	Обновление rpm/deb-пакета pangolin-timescaledb	Обновление rpm/deb-пакета
20	Запуск inplace_upgrade на мастере	На данном этапе производятся следующие действия только на мастере: - Бэкап системных файлов для восстановления, в случае неуспеха; - Изменение версии системного каталога; - Переименование путей до табличных пространств, относительно новой версии системного каталога; - Запуск узла БД; - Снятие дампа исходного системного каталога для проверки целостность системных данных; - Действие по добавлению новых системных объектов одной транзакцией в binary_mode; - Снятие дампа обновленного системного каталога для проверки целостность системных данных; - Запуск тестов по проверки корректности обновления системных данных
21	Запуск inplace_upgrade с функцией -r на реплике	На данном этапе производятся следующие действия только на реплике: Изменение версии системного каталога, если это необходимо Переименование путей до табличных пространств, относительно новой версии системного каталога
22	Завершающие действия после загрузки системных данных	На данном этапе производятся следующие действия: - восстановление конфигурационных файлов БД; - выключение режима паузы для Pangolin Manager; - включение synchronous_mode и synchronous_mode_strict; - запуск СУБД на мастере; - запуск СУБД на реплике; - ожидание полной синхронизации узлов кластера; - удаление временного слота репликации tmp_update_slot; - обновление расширения timescaledb в БД, при необходимости
23	Обновление rpm/deb-пакета компонента pangolin-pooler	Обновление rpm/deb-пакета
24	Обновление rpm/deb-пакета компонента pangolin-tuner	Обновление rpm/deb-пакета
25	Обновление rpm/deb-пакета компонента pangolin-diagnostic-tool	Обновление rpm/deb-пакета
26	Обновление rpm/deb-пакета компонента pangolin-backup-tools	Обновление rpm/deb-пакета
27	Обновление rpm/deb-пакетов сторонних расширений	Если в кастомном файле параметр extensions_update_ver был выставлен в true. Будет произведено обновлена версия исходных rpm/deb-пакетов сторонних расширений, а также обновлена версия в БД (ALTER EXTENSION UPDATE)
28	Завершающие действия после обновления	На данном этапе производятся следующие действия: - обновление расширений; - шифрование паролей в конфигурационных файлах; - восстановление исходного patroni.dynamic.json; - настройка «welcome message»; - запуск службы cron; - удаление исходных пакетов серверной и клиентской части
29	Выключение блокировки трафика	Выключение блокировки трафика

Схема процесса обновления исполняемых файлов для стендов со сторонними расширениями

Необходимые условия:

1. КТС или серверы с поддерживаемой версией ОС в версии продукта, в которой реализуется данная функциональность.
2. Наличие ранее установленной не последней версии СУБД Pangolin.
3. Наличие установленных сторонних расширений.

Табличное описание процесса:

Номер шага	Наименование шага	Описание
1	Установка rpm/deb-пакета с виртуальным окружением	Содержит pip зависимости. Необходим для запуска Ansible-скриптов
2	Проверка наличия дистрибутива Pangolin	Проверка наличия дистрибутива Pangolin
3	Создание каталога или локального репозитория	Должен содержать rpm/deb-пакеты компонентов, необходимых к установке на всех стендах. Список компонентов определяется исходя из конфигурации развертывания
4	Проверка наличия подготовленного конфигурационного файла	Подготовка наличия заполненного пользовательского конфигурационного файла
5	Формирование строки запуска	Формирование строки запуска
6	Запуск playbook обновления	Запуск Ansible плейбука обновления СУБД Pangolin (playbook_update.yaml)
7	Запуск базовых проверок готовности стенда к обновлению	Список проверок может отличаться в зависимости от конфигурации развертывания
8	Включение блокировки трафика	Включение блокировки трафика
9	Подготовка файла с лицензией	Проверка валидности лицензии
10	Установка rpm/deb-пакетов сторонних расширений	Установка новых версии rpm/deb-пакетов сторонних расширений в случае их наличия в БД
11	Обновление rpm/deb-пакета компонента pangolin-auth-reencrypt	Обновление rpm/deb-пакета
12	Обновление rpm/deb-пакета компонента pangolin-certs-rotate-agent	Обновление rpm/deb-пакета
13	Обновление rpm/deb-пакета компонента pangolin-security-utilities	Обновление rpm/deb-пакета
14	Обновление rpm/deb-пакета компонента pangolin-manager-venv	Обновление rpm/deb-пакета
15	Обновление rpm/deb-пакета компонента pangolin-manager	Обновление rpm/deb-пакета
16	Обновление rpm/deb-пакета серверной и клиентской части	На данном этапе производятся следующие действия: - обновление rpm/deb-пакетов серверной и клиентской части; - подготовка новых конфигурационных файлов БД на основе исходных; - запуск СУБД на обновляемом стенде
17	Обновление rpm/deb-пакета pangolin-auth-password	Обновление rpm/deb-пакета
18	Обновление rpm/deb-пакета pangolin-timescaledb	Обновление rpm/deb-пакета
19	Обновление rpm/deb-пакета компонента pangolin-pooler	Обновление rpm/deb-пакета
20	Обновление rpm/deb-пакета компонента pangolin-tuner	Обновление rpm/deb-пакета
21	Обновление rpm/deb-пакета компонента pangolin-diagnostic-tool	Обновление rpm/deb-пакета
22	Обновление rpm/deb-пакета компонента pangolin-backup-tools	Обновление rpm/deb-пакета
23	Обновление rpm/deb-пакетов сторонних расширений	Если в кастомном файле параметр extensions_update_ver был выставлен в true. Будет произведено обновлена версия исходных rpm/deb-пакетов сторонних расширений, а также обновлена версия в БД (ALTER EXTENSION UPDATE)
24	Завершающие действия после обновления	На данном этапе производятся следующие действия: - обновление расширений шифрование паролей в конфигурационных файлах; - восстановление исходного patroni.dynamic.json - настройка «welcome message»; - запуск службы cron; - удаление исходных пакетов серверной и клиентской части
25	Выключение блокировки трафика	Выключение блокировки трафика
